- Сэндвич-панель толщиной 40 мм
- Детали из оцинкованной стали
- Базовый ресурс пружин до 25 000 циклов «подъема-опускания»
- Расширенный ресурс пружин до 100 000 циклов «подъема-опускания»
- 10 типов монтажа
- Максимальный размер ворот 7000х6000 мм
- Любой размер ворот с шагом 5 мм
- Системы безопасности в базовом комплекте ворот
Долговечная и надежная панель
-
Замкнутый контур стальных листов
Стальные листы с внутренней и наружной стороны крепко соединили между собой снизу и сверху (в местах крепления 4 слоя металла). Решение защищает панели от расслоения при нагревании на солнце (актуально для темного полотна ворот и южных регионов установки). -
Защита от защемления пальцев
В панели «Алютех» реализовали одну из главных норм европейской безопасности: исключили защемление пальцев (соответствие EN 12604). -
Отличное сцепление стальных листов с пеной
Хорошее сцепление стальных листов с пеной получили за счет слоя адгезионного лака (12 мкм). Тем самым конструкторы полностью исключили вздутие нагретого на солнце полотна. -
Высокие антикоррозийные свойства
Грунтовочный и цинковый слои в 14-16 мкм и 12 мкм наделяют сэндвич-панель повышенными антикоррозийными свойствами. -
Долговечное покрытие
Полиуретановое покрытие ПУР-ПА (полиамидные частицы) наносят на лицевую сторону панели. Оно защищает от царапин и повышает стойкость к коррозии ворот в целом. -
Оптимальная теплоизоляция
Оптимальная теплоизоляция. Коэффициент сопротивления теплопередаче ворот — 0,87м² °C/Bт*.
C торсионными пружинами
| Система балансировки |
Торсионные пружины |
| Толщина сэндвич-панели |
40 мм |
| Комплектующие (петли промежуточные и роликовые кронштейны) |
Оцинкованная сталь |
| Размеры ворот (max) |
Ширина 7000 мм, высота 6000 мм |
| Типы монтажа |
10 типов |
| Высота перемычки (min) |
230 мм (низкий монтаж) |
| Базовый ресурс пружин |
До 25 000 циклов «подъема-опускания»
стандартный комплект
50 000, 75 000, 100 000 циклов «подъема-опускания»
по запросу
|
Типы монтажа
-

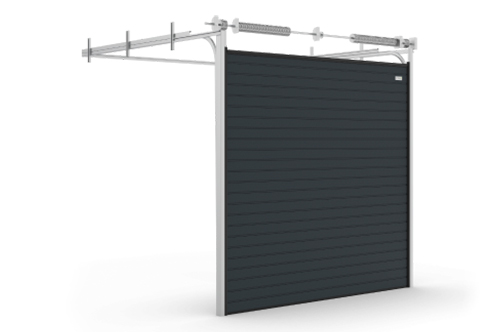

Стандартный монтаж

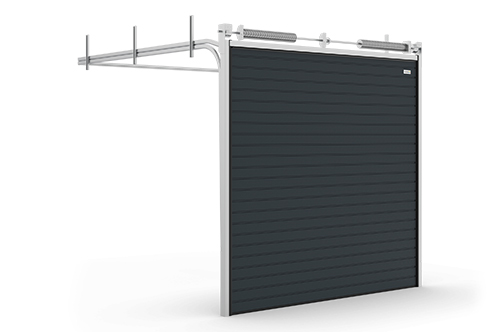

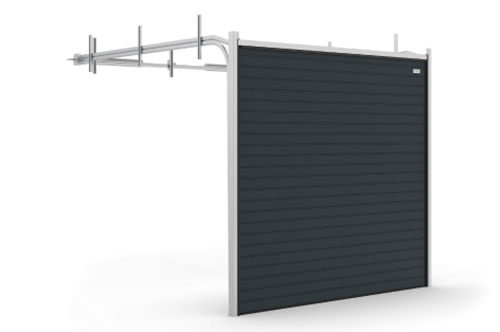

Низкий монтаж -

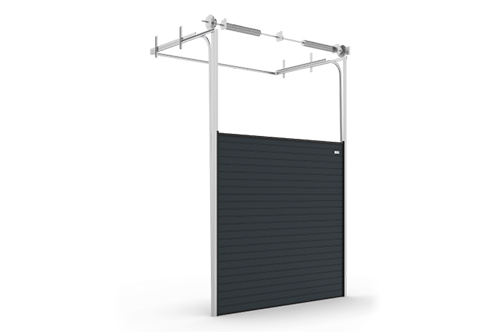

Высокий монтаж с верхним расположением вала

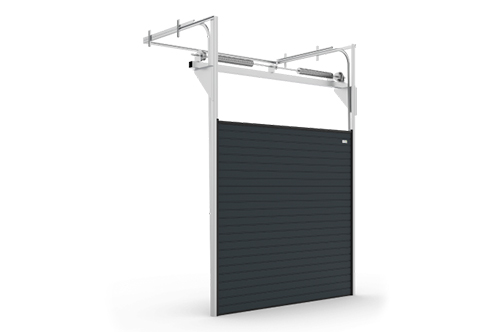

Высокий монтаж с низким расположением вала

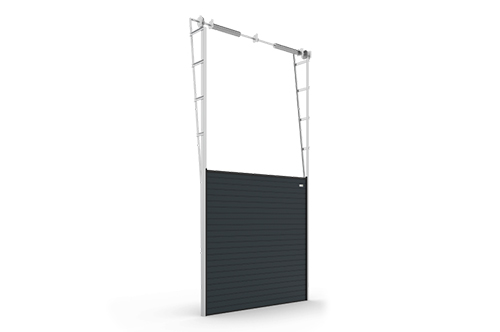

Вертикальный монтаж с верхним расположением вала

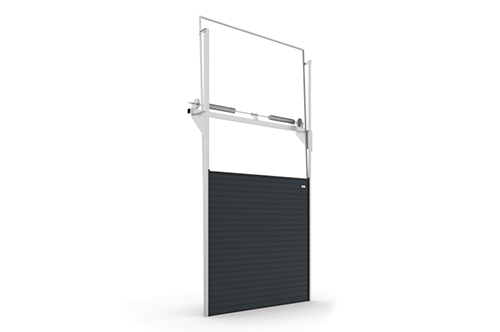

Вертикальный монтаж с нижним расположением вала -
Наклонный монтаж

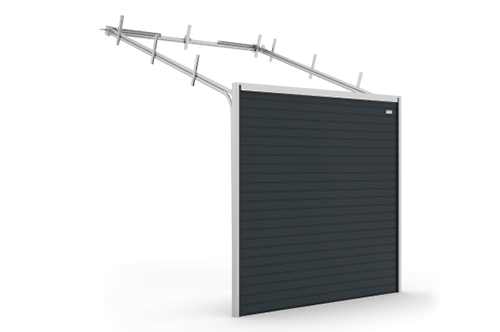

Наклонный низкий монтаж

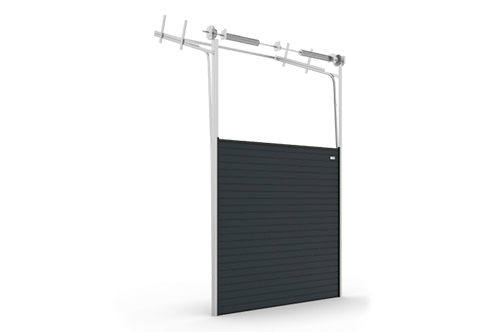

Наклонный высокий монтаж с верхним расположением вала

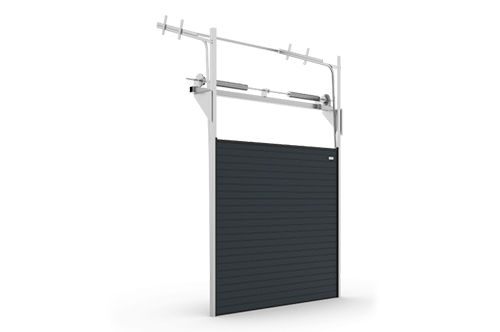

Наклонный высокий монтаж с нижним расположением вала
Рисунки сэндвич-панели 40 мм
Микроволна
- 10 стандартных цветов с тиснением Woodgrain
- Возможна окраска в любой цвет по каталогу RAL
| Микроволна | S-гофр | |||
|---|---|---|---|---|
| Тиснение Woodgrain | Тиснение Woodgrain | |||
| Белый (RAL 9016) |  |
 |
||
| Коричневый (RAL 8014) |  |
 |
||
| Серебристый металлик (RAL 9006) |  |
 |
||
| Шоколадный (RAL 8017) |  |
 |
||
| Серый антрацит (RAL 7016) |  |
 |
||
| Зеленый мох (RAL 6005) |  |
 |
||
| Синий (RAL 5010) |  |
 |
||
| Пурпурно-красный (RAL 3004) |  |
 |
||
| Слоновая кость (RAL 1015) |  |
 |
||
| Антрацит (ADS 703) |  |
 |
Для ворот промышленного типа ProTrend разработали несколько практичных опций:
Калитка в полотне
Этот вид калитки заказывают, если нужен дополнительный вход в помещение. Ее использование позволяет не только попасть в помещение без открывания ворот, но и сэкономить их ресурс. Опция позволяет пользоваться воротной конструкцией с максимальным комфортом.
В ассортименте «Алютех» представлены 3 варианта калиток:
Со стандартным порогом 145 мм
(для ворот с размерами ширины от 4,5 до 7 м)
- Линейный доводчик;
- Встроенный датчик положения калитки;
- Противодождевой козырек;
- Надежные металлические ручки;
- Специальный ловитель, исключающий провисание створки.
С низким порогом 100 мм
(для ворот с размерами ширины до 4,5 м)
- Линейный доводчик;
- Встроенный датчик положения калитки;
- Противодождевой козырек;
- Надежные металлические ручки;
- Специальный ловитель, исключающий провисание створки.
С плоским порогом 20 мм
(для ворот с размерами ширины до 5 м)
- Линейный доводчик;
- Встроенный датчик положения калитки;
- Противодождевой козырек;
- Надежные металлические ручки;
- Специальный ловитель, исключающий провисание створки.
Обрамление калитки выбирают из двух базовых цветов – коричневого и серебристого. Альтернативные цветовые решения всегда доступны в каталоге RAL.
Встроенные окна
Применение окон в воротах позволяет экономить на освещении производственных цехов. В ассортименте «Алютех» имеются различные виды остекления промышленных ворот.
Замок
Для помещений без дополнительного входа предлагается ригельный замок. Он позволяет открывать и закрывать ворота как изнутри, так и снаружи.
Боковая дверь
Боковая дверь и секционные ворота выполнены в едином стиле и гармонично вписываются в фасад здания, идеально дополняя друг друга. Калитка изготавливается из панелей с таким же рисунком и цветом, как и секционные ворота.
Панорамное остекление
Одна или несколько панорамных панелей – и новый облик ваших ворот готов. По сравнению со встроенными окнами, вы получите еще больший обзор и освещение.
Защита от вандалов
С устройством от поддомкрачивания ворота защищены от взлома. Устройство заблокирует полотно при его несанкционированном подъеме.

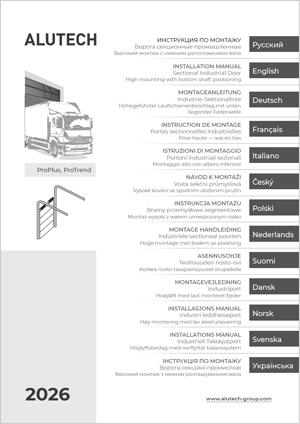

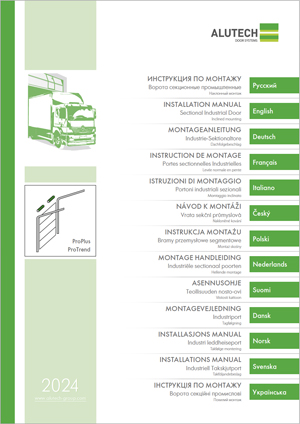

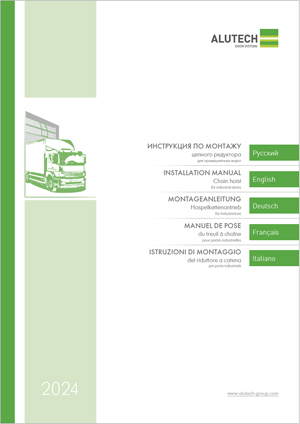

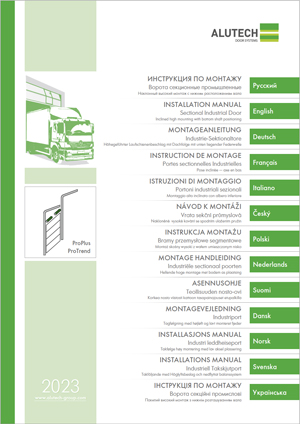

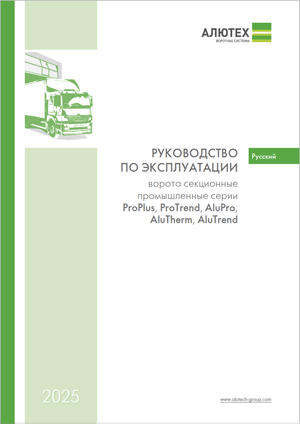

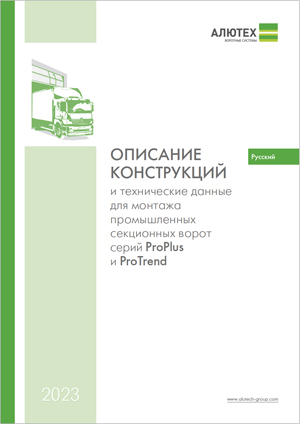

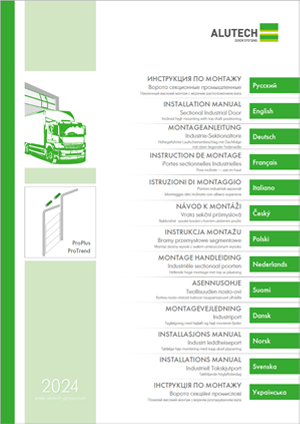

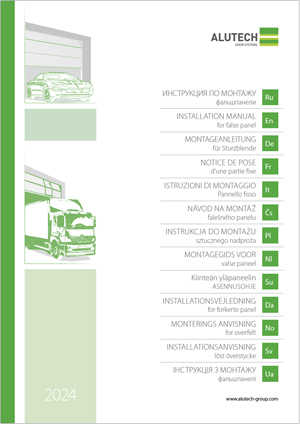

Техническая документация
29.07.2020

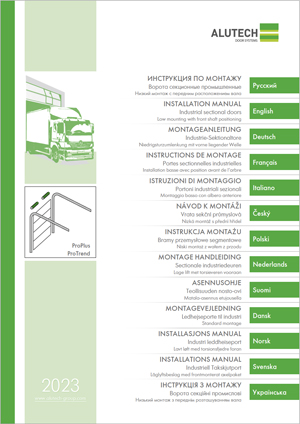

Низкий монтаж промышленных ворот с передним расположением вала
Арт. R7020167
16.10.2019
Комплектующие и ремонтные узлы для гаражных ворот TREND и промышленных ворот ProTrend
Арт. R7020189
30.04.2014

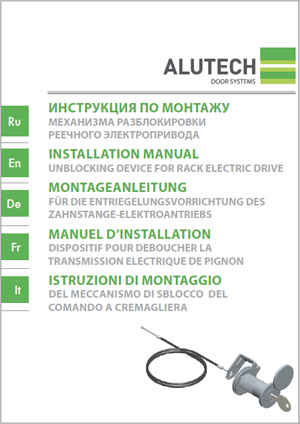

Инструкция по монтажу механизма разблокировки реечного электропривода
Арт. R7020145
